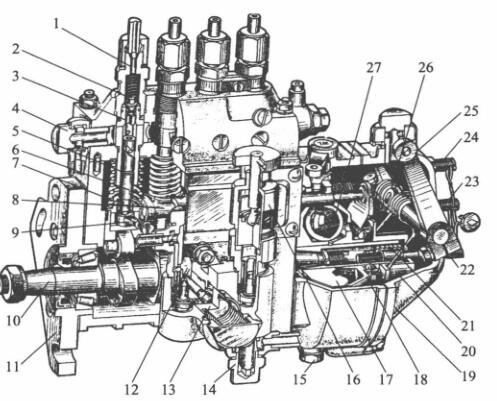

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

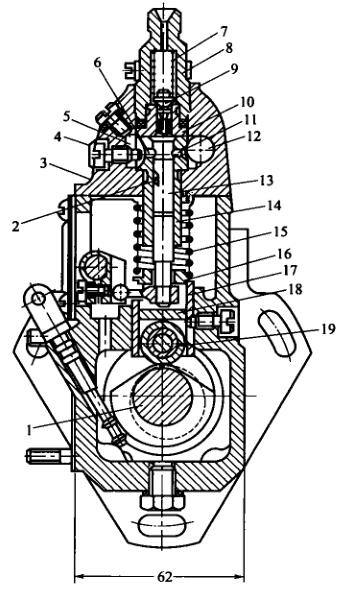

   I号喷油泵的分泵构造图

1-直流电软管线接头; 2-脸上很油阀; 3-脸上很油高压闸阀; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵压缩气板弹簧; 8-油门连接杆;  9-转换臂; 10-凸轮机构轴; 11-固定住接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手汽油泵;  17-推动盘; 18-从动盘; 19-罩壳; 20-滑套; 21-调节压缩气板弹簧; 22-加油量修正螺柱; 23-怠速行程开关螺柱; 24-高速公路行程开关螺柱; 25-变速手柄; 26-变速压缩气板弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的注意效果是提高喷油开启时候的最严谨性，相对性 多缸柴油发动机机一般说来，也需要提高各缸喷油时候的一样性。起提高帮助的脏器是滑轮下端到修改水泥垫块上单面的超高H。当喷液压油泵凸轮机构轴齿轴轴与曲轴齿轴轴相对性部位务必时，H越大，液压泵关停进油孔的时候尽早，喷油开启时候也尽早。不然的话，H越小，喷油开启时候越延长。对此要基于结构设计和校正推算比较适合的滑轮体做工作超高H，以提高喷油开启时候的最严谨性。

1-凸轮轴轴; 2-液压泵泵斜槽; 3-泵盖; 4-导航定位螺丝钉; 5-回油道; 6-回油孔; 7-有油阀大弹黄; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵大弹黄; 16-大弹黄座; 17-挺柱体:; 18-垫件; 19-滚轴

  关于多缸机，各分泵的H值应一一对应。调节混凝土垫铁在喷助力泵出广时均已调好，难以随时相互交换。混凝土垫铁是用耐腐材质做出并举行热加工处理以改善洛氏硬度，如此施用中不方便磨坏。如长精力施用后磨坏较多，可换面施用。

  喷高压油阀泵体分高低多台分，喷高压油阀上体用以重新安装使用液压泵泵偶件及油多阀偶件，私处用以重新安装使用凸轮轴轴、压轮体和输高压油阀等。泵体前侧中东部开了检视窗孔，这样可以检杳和优化喷用油量。下方有检视润滑油面的检视孔。喷高压油阀上体中含那条油道，与各液压泵泵套筒外表的圆形油槽相接。圆形油槽则与液压泵泵套筒上的进、回油孔相接。由输高压油阀供来的血压低压高油利用进进气软管插头渗入油道中。油道中的静音车发动机压强由装在回进气软管插头内的回油阀操作，一需要坚持在5～10kPa范围图内。汽压过低，在液压泵泵下行带宽时，静音车发动机不短时间内利用进油孔渗入液压泵泵上方油腔。当用油量不能而使汽压增大时，多余的东西的静音车发动机会顶开回油阀流向静音车发动机细滤器中。
