本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发电站发动机组配电设备箱的效用： 1、合理安排的划分交流电。 2、便于对电路系统的关合操控。 3、有较高的安会防防等级划分，能客观事物的呈现用电线路的导通模式。

项目名称：656KW柴油车生产发变频电动柴油发电机单机配电箱主要元件明细清单
供动力箱一般元器件明细单
号码	种类	形号产品规格	厂家	的数量	公司
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发同步电制冷机组制冷机组调整器	HGM6110	只	1	众智
3	电站机时速操作器	C2002	只	1	孚创
4	整流电源线模快	DC24V	只	1	众智
5	小行正中间继电	HH54P    DC24V	只	2	正泰
6	长安小型中部继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

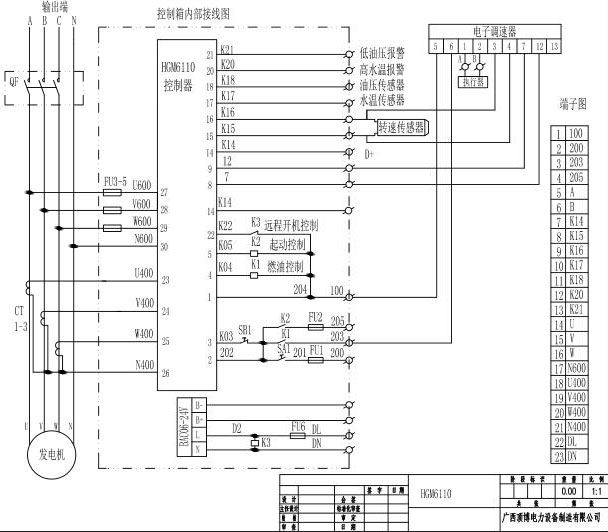

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.jxzqelfieabc.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
